Instalacje sanitarne – projektowanie, materiały, rozmieszczenie punktów poboru wody

Projektowanie instalacji sanitarnych – kluczowe aspekty

Projektowanie instalacji sanitarnych to proces wymagający precyzji oraz dogłębnej wiedzy z zakresu hydrauliki, norm budowlanych oraz ergonomii użytkowania. Podstawowym celem jest zapewnienie bezpieczeństwa, funkcjonalności oraz oszczędności w zużyciu wody. Każdy projekt powinien uwzględniać zarówno rodzaj obiektu (dom jednorodzinny, budynek użyteczności publicznej), jak i specyfikę instalacji (ciepła i zimna woda, kanalizacja). Niezbędne jest także uwzględnienie lokalnych przepisów i norm, takich jak PN-EN oraz warunków technicznych budynków.

Planowanie instalacji rozpocząć należy od analizy zapotrzebowania wodnego oraz lokalizacji punktów poboru wody. Kolejnym krokiem jest wybór odpowiednich tras przewodów oraz decyzja o materiałach, które będą zastosowane w instalacji. Odpowiednio zaprojektowana sieć wodno-kanalizacyjna minimalizuje ryzyko powstawania awarii oraz ułatwia późniejsze konserwacje.

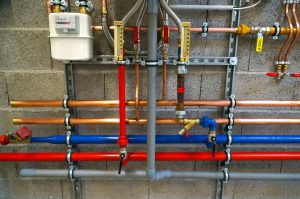

Materiały stosowane w instalacjach sanitarnych

Dobór właściwych materiałów ma ogromne znaczenie dla trwałości i bezpieczeństwa instalacji sanitarnych. Na rynku dostępne są różne rodzaje rur i kształtek, a wybór konkretnego materiału zależy m.in. od rodzaju przewożonego medium, temperatury, ciśnienia oraz warunków montażu.

• • Rury PCV (polichlorek winylu) – często stosowane w kanalizacji ze względu na odporność na korozję i chemikalia, a także niską cenę. Nie nadają się jednak do instalacji ciepłej wody.

• • Rury PEX (polietylen sieciowany)</strong – szczególnie popularne w instalacjach ciepłej i zimnej wody użytkowej. Charakteryzują się dobrą elastycznością, odpornością na wysoką temperaturę (do 95°C) i niskim współczynnikiem przewodzenia ciepła, co wpływa na oszczędność energii.

• • Miedź – tradycyjny materiał, ceniony za wyjątkową trwałość oraz odporność na wysoką temperaturę i ciśnienie. Montaż wymaga lutowania, co podnosi koszty i czas pracy, ale zastosowanie rur miedzianych jest wskazane tam, gdzie wymagana jest maksymalna niezawodność.

• • Stal nierdzewna – stosowana głównie w obiektach przemysłowych i komercyjnych, charakteryzuje się wysoką odpornością na korozję oraz uszkodzenia mechaniczne.

• • PP (polipropylen) – wykorzystywany w systemach kanalizacyjnych, odporny na wysokie temperatury i szeroki zakres środków chemicznych.

Rozmieszczenie punktów poboru wody – zasady i praktyczne wskazówki

Poprawne rozmieszczenie punktów poboru wody ma kluczowe znaczenie dla komfortu mieszkańców oraz efektywności eksploatacji instalacji. Punktów poboru nie projektuje się przypadkowo – każdy element wyposażenia sanitarnego musi mieć zapewniony dostęp do odpowiedniego ciśnienia wody i możliwości odprowadzania ścieków.

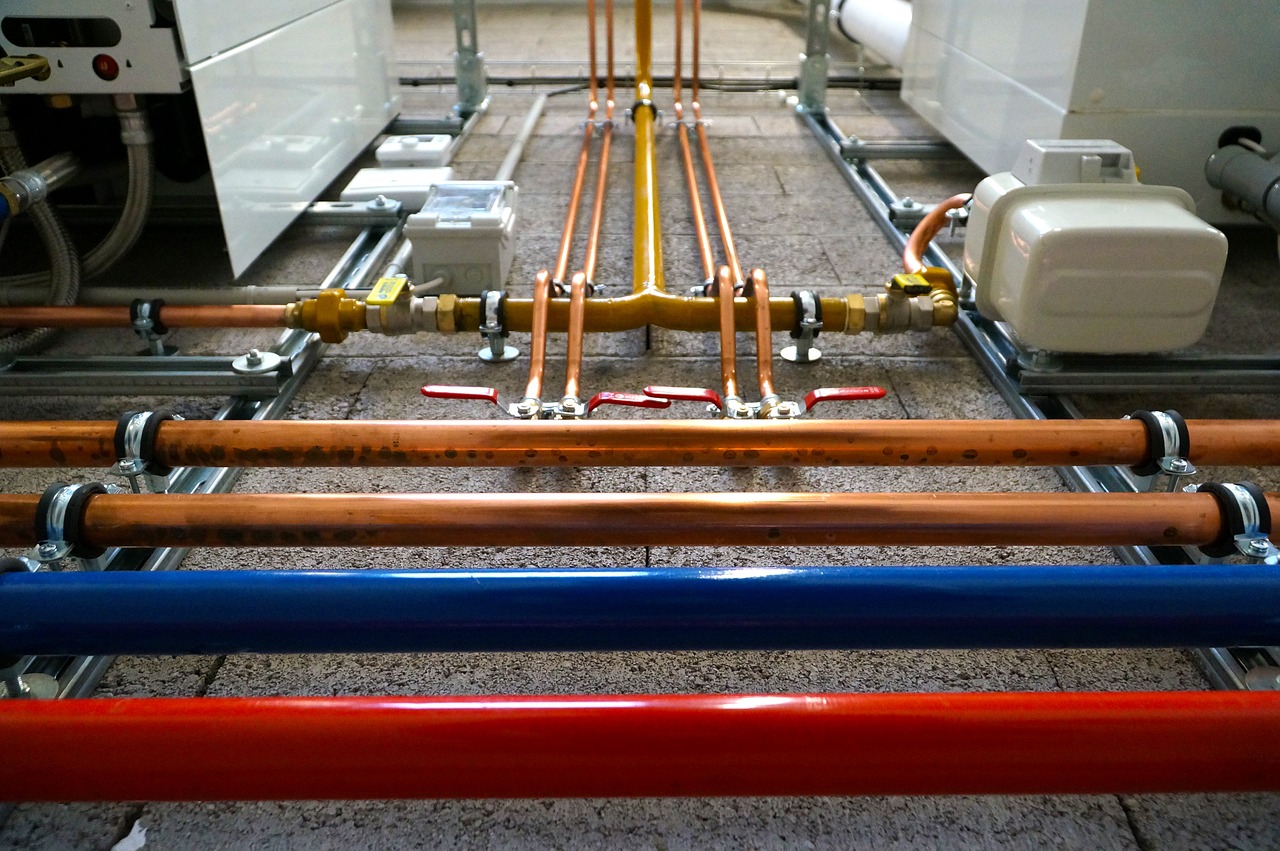

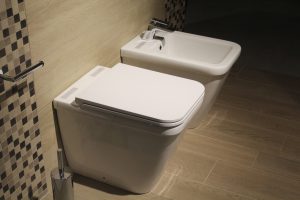

• • Łazienka – w standardowym projekcie powinny znaleźć się minimum: umywalka, toaleta, prysznic lub wanna oraz miejsce na pralkę. Optymalnie, jeśli wszystkie te punkty są usytuowane blisko siebie, co pozwala zmniejszyć długość przewodów i ograniczyć straty ciśnienia.

• • Kuchnia – punkt poboru zimnej i ciepłej wody dla zlewozmywaka oraz opcjonalnie zmywarki. Warto przewidzieć dodatkowy punkt do podłączenia filtra do wody pitnej lub lodówki z kostkarką.

• • Pomieszczenia gospodarcze – jeśli przewiduje się w nich urządzenia takie jak pralki, zmywarki czy zraszacze, konieczne jest zaprojektowanie osobnych punktów poboru wody.

• • Lokalizacja punktów zewnętrznych – warto przewidzieć zawory czerpalne ogrodowe, doprowadzające wodę do systemów nawadniających oraz mycia samochodów.

Istotnym elementem jest także zapewnienie odpowiednich spadków rur kanalizacyjnych, najczęściej 1-2%, aby uniknąć zatorów oraz problemów z odpływem ścieków. W praktyce oznacza to, że przewody odprowadzające powinny być układane z lekkim nachyleniem w kierunku pionów kanalizacyjnych.

Obliczenia hydrauliczne i ciśnienie robocze

Podczas projektowania instalacji sanitarnych niezbędne są dokładne obliczenia hydrauliczne mające na celu określenie wymaganego przekroju rur oraz przewidywanego ciśnienia. Za mała średnica rur może powodować spadki ciśnienia i niesprawne działanie punktów poboru wody, natomiast zbyt duża to niepotrzebne koszty oraz większe straty ciepła.

Przykładowo, dla instalacji zimnej wody domowej o średnim zapotrzebowaniu dobiera się rury o średnicy 22-32 mm do głównych przewodów i 15-20 mm do rozgałęzień do punktów czerpalnych. Przy ciśnieniu roboczym w instalacji 4-6 bar ważne jest również zastosowanie reduktorów ciśnienia w budynkach, w których ciśnienie może przekraczać normy, aby chronić armaturę i zmniejszyć ryzyko wycieków.

Systemy zabezpieczeń i armatura

W każdej instalacji sanitarnej niezwykle ważne jest zastosowanie odpowiednich systemów zabezpieczeń. Zaliczamy do nich:

• • Zawory antyskażeniowe – chronią sieć wodociągową przed cofaniem się zanieczyszczonej wody.

• • Filtry siatkowe – zapobiegają przedostawaniu się zanieczyszczeń mechanicznych do armatury i urządzeń.

• • Zawory odcinające – umożliwiają łatwe wyłączenie dopływu wody do wybranego punktu lub fragmentu instalacji w przypadku awarii lub konserwacji.

• • Wodomierze – niezbędne do monitorowania zużycia wody, często montowane na przyłączu lub rozgałęzieniach głównych.

Typowa armatura dobierana jest w zależności od miejsca montażu i przewidywanego obciążenia eksploatacyjnego. Wysokiej jakości baterie umywalkowe, prysznicowe czy zawory spustowe marki Viessmann, Grohe czy Hansgrohe są standardem w nowoczesnych instalacjach.
